Оборудование для сушки и термообработки тканей
В настоящее время выпускаются также СБМ, агрегированные с накатными машинами, которые; выбирая ткань из сушилки, накатывают ее в ролик.
Вытяжным вентилятором / из камеры сушилки (шатра) удаляется влажный воздух, а в самой камере создается небольшое разрежение, которое предупреждает выход пара из камеры в цех.

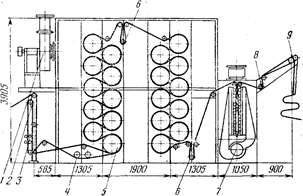

Рис. 5. Сушильно - барабанная машина СБМ2-20/220-1
Привод каждой колонки СБМ выполнен из электродвигателей постоянного тока с независимым возбуждением, регулируемых по системе генератор—двигатель. Скорость машин регулируется в диапазоне 1-5 путем изменения напряжения на зажимах генератора, а синхронизация скоростей между колонками и выборочным механизмом осуществляется роликовыми тканекомпенсаторами 6, связанными с регуляторами возбуждения, что позволяет в свою очередь регулировать натяжение ткани.
В отличие от сушильно-барабанных машин прежних конструкций на современных СБМ осуществляется параллельное и независимое питание барабанов паром, давление которого достигает 0,6 МПа, что способствует более равномерному пароснабжению цилиндров. Подвод пара к цилиндрам и отвод конденсата от них осуществляются через гибкие шланги. На каждый цилиндр устанавливаются индивидуальные конденсатоотводчики с фильтром, что позволяет разобщить все цилиндры по конденсатной стороне и. достигнуть более эффективного удаления из цилиндров конденсата и воздуха. Вместо недолговрчньту торцевых уплотнений из прографиченного асбестового шнура цапфы цилиндров уплотняются с помощью стальных полусферических и антигмитовых колец. Остов выполнен в виде про-
Рис. 6. Сушильный цилиндр
катной стали. Привод цилиндров каждой колонки производится от индивидуальных электродвигателей постоянного тока через цепную передачу; между колонками установлены роликовые компенсаторы-синхронизаторы.

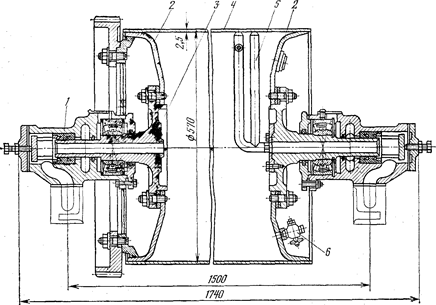

Сушильный цилиндр (рис. 6) состоит из цилиндрической обечайки 4, изготовленной из листовой нержавеющей стали толщиной 2,5 мм, к которой привариваются два вогнутых днища 2 с прикрепленными к ним чугунными цапфами 3. У цилиндров с черпаками обе цапфы имеют отверстия по оси, по которой с одной стороны через правую цапфу подается пар, а с другой отводится через вторую цапфу конденсат. Черпак-трубка 5 прикрепляется к одной из цапф внутри цилиндра. Цапфы вращаются в чугунных буксах на роликовых подшип никах с торцевой набивкой 1 из прографиченного асбестового шнура. На одном из днищ установлен пробный краник 6 для определения наличия конденсата в цилиндре. С его помощью можно продувать цилиндр для удаления из него конденсата и воздуха. Каждый цилиндр снабжен воздушным клапаном, открывающимся в случае образования в цилиндре вакуума до 0,01 МПа, который может возникнуть при подаче пара в холодные цилиндры в начале работы, когда линия для продувки закрыта. В этом случае воздушный клапан открывается под действием атмосферного давления, и его исправность нужно постоянно контролировать. Чтобы избежать загрязнения цилиндров при сушке тканей, пропитанных аппретами или другими химическими составами, на фабриках цилиндры нередко обертывают тканью, что снижает их теплопередачу. Цилиндры современных сушилок покрывают тонкой пленкой из тефлона или фторопласта, обладающих высокими адгезионными свойствами, что исключает их загрязнение.
