Автоматические электронные компенсационные приборы
Автоматические электронные компенсационные приборы

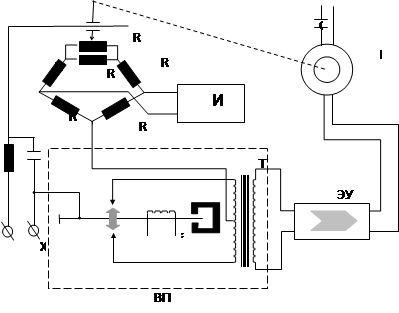

Принципиальная электрическая схема автоматического потенциометра:
ВП -
вибропреобразователь -предназначен для преобразования постоянного тока разбаланса моста в переменный, пригодный для питания реверсивного асинхронного двигателя компенсатора РД
.
Тр
- трансформатор согласующий.
ЭУ
- электронный усилитель – усиливает сигнал разбаланса по напряжению и мощности до значений, достаточных для питания РД
.
РД
предназначен для перемещения подвижного контакта переменного резистора RX
, компенсирующего разбаланс моста.
ИПС
- источник питания стабилизированный - подает стабилизированное напряжение на мост.
С1
– фазосдвигающий конденсатор цепи питания РД
.
X1 – разъем для подключения источника измеряемого напряжения.

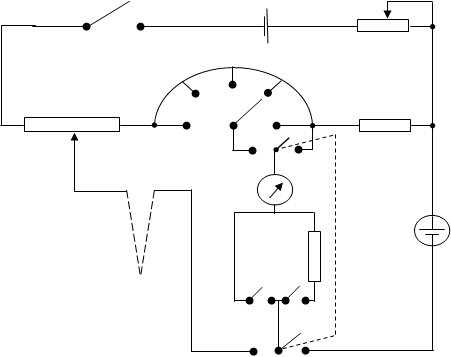

Принципиальная схема переносного потенциометра ПП - 63:
П Б
Rc Rрег
I
Rр Rнэ
а в с
II и к
Ux +
ИГ
НЭ +
_
R III
E(t1,t0)
и к
I - цепь рабочего тока, включающая сухой элемент Б. резистор для установки раб. тока Rрег, секционированный реохорд Rc, реохорд Rp; II - измерительная цепь, состоящая из ист. термо-ЭДС E(t1,t0), резисторов Rc, Rр и нуль- гальванометра НГ; III - цепь нормального элемента, служит для установки рабочего тока. Состоит из НЭ, ЭДС которого 1,0183 В, НГ и Rнэ.
