Дискретное устройство (ДУ)
рисунок 3.8
Микрооперация
свертки по модулю 2 (послед.).
Свертка по модулю 2 применяется для контроля кода.

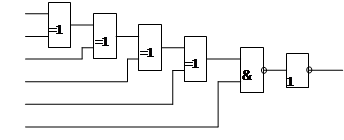

Схема цепи, реализующей данную операцию, изображена на рис. 3.9.
рисунок 3.9
Построение объединенных функций возбуждения
.
Построение объединенных функций возбуждения триггеров реализуется следующим образом :
- построение объединенной таблицы функционирования для каждой микрооперации и каждого установочного входа триггера ;
запись и минимизация функций возбуждения .
Таблица 3.1 является объединенной таблицей функционирования ДУ. В ней строки соответствуют микрооперациям ,а столбцы установочным входам триггеров и переносам. Для каждого установочного входа записывается функция возбуждения.
На основании оставленной таблицы синтезируем функции возбуждения триггеров
| Q3 | Q2 | Q1 | Q0 | |||||
| J3 | K3 | J2 | K2 | J1 | K1 | J0 | K0 | |
| Запись 0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Запись слова | x3 |
| x2 |
| x1 |
| x0 |
|
| Сдвиг вправо | P3 |
| P2 |
| P1 |
| P0 |
|
| Логическая операция | 0 |
| 0 |
| 0 |
| 0 |
|
| Вычитание |
|
|
|
|
|
|
|
|
| -1 (пар.) | Z`3 | Z`3 | Z`2 | Z`2 | Z`1 | Z`1 | Z`0 | Z`0 |
| дополнитель-ный код | P3` | P3` | P2` | P2` | P1` | P1` | P0` | P0` |
